Manual de Usuarios

Paso 1

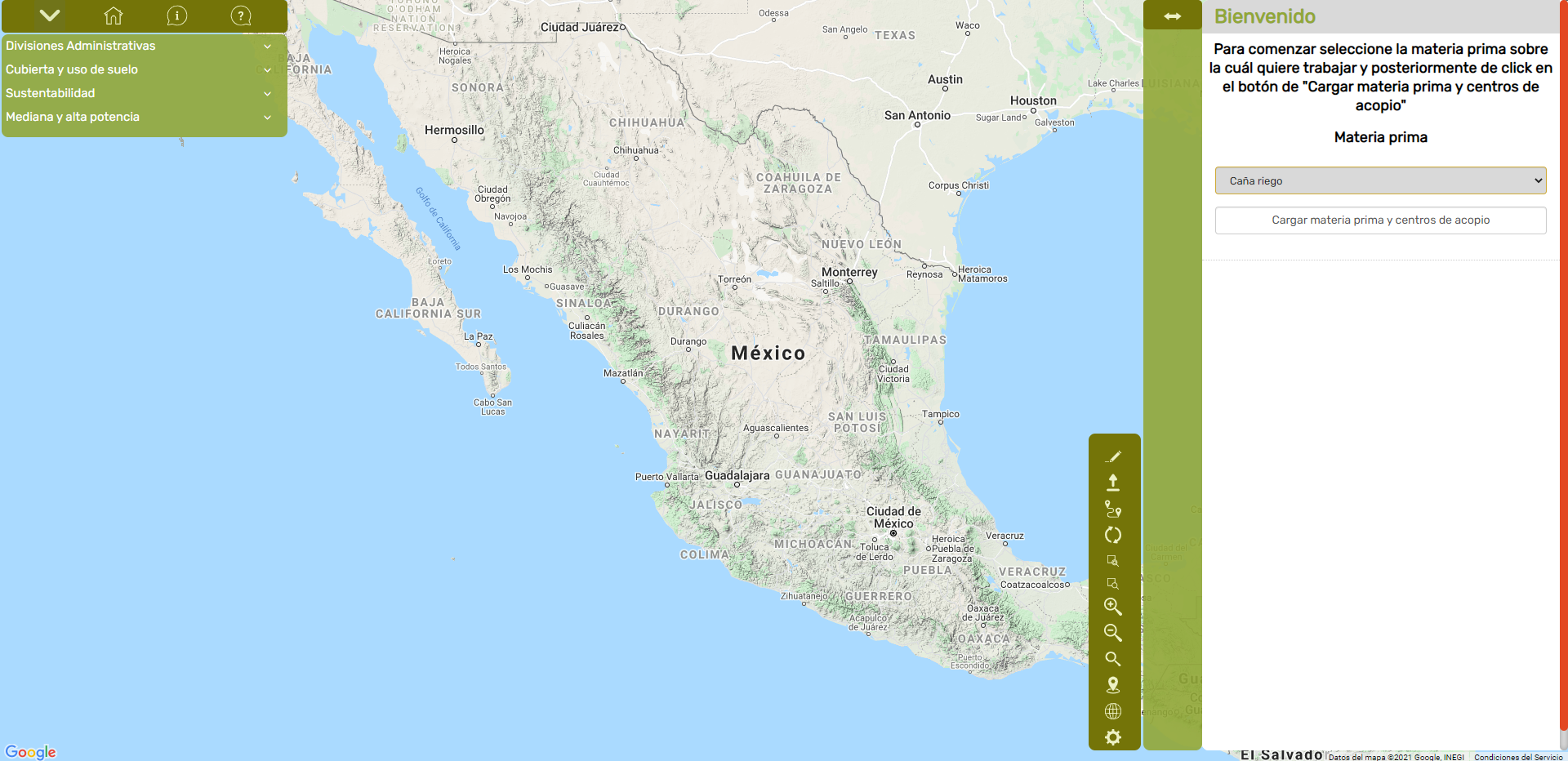

1. Primero debemos seleccionar la materia prima a utilizar y escoger la opción "Cargar materia prima y centros de acopio".



Paso 2

2. A continuacion damos click sobre "Seleccionar área de oferta" y luego en el panel de herramientas sobre dibujar y seleccionamos la herramienta de seleccion deseada.



Paso 3

3. A continuacion en "Restringir oferta total según criterios técnicos y de sustentabilidad", seleccionaremos los filtros que se aplicaran a la selección.

4. Presionar Continuar.



Paso 4

5. El menú de resultados muestra los detalles y los productos del área seleccionada. Cada parámetro calculado cuenta con un botón de información “ ” con sus respectivas notas aclaratorias.

6. Presionar Convertir biomasa en energía térmica o eléctrica.



Paso 5

7. Se muestran diferentes opciones de cadenas de transformación para la materia prima seleccionada. Cada componente de la cadena cuenta con un botón de información “ ” y sus coeficientes de transformación, los cuales pueden ser editados por el usuario.

Para obtener el resultado es necesario presionar sobre cada componente de la cadena. Cada componente está relacionado algebraicamente con su inmediato anterior.

*Al seleccionar un componente cambia su color y se muestra el resultado de la operación algebraica asignada.

Si la materia prima que seleccionamos de inicio es un escenario teórico, presionamos "Obtener reporte" para obtener un pdf detallado de la información obtenida y finalizaría el ejercicio, por otro lado si la materia prima que seleccionamos de inicio tiene centros de acopio, seguimos con el paso 8.



Paso 6

8. Al seleccionar el último componente de la cadena de transformación se muestra nuevamente el menú de resultados. Sobre el nuevo menú de opciones que se genera se puede seleccionar el sector de demanda dividido en usuarios actuales y potenciales, y presionamos el botón de Cargar sectores de demanda.

Esta opción nos permite evaluar y comparar la cantidad de energía producida con la materia prima en el área seleccionada, con la demanda energética en otra región de interés o por medio de determinados usuarios.



Paso 7

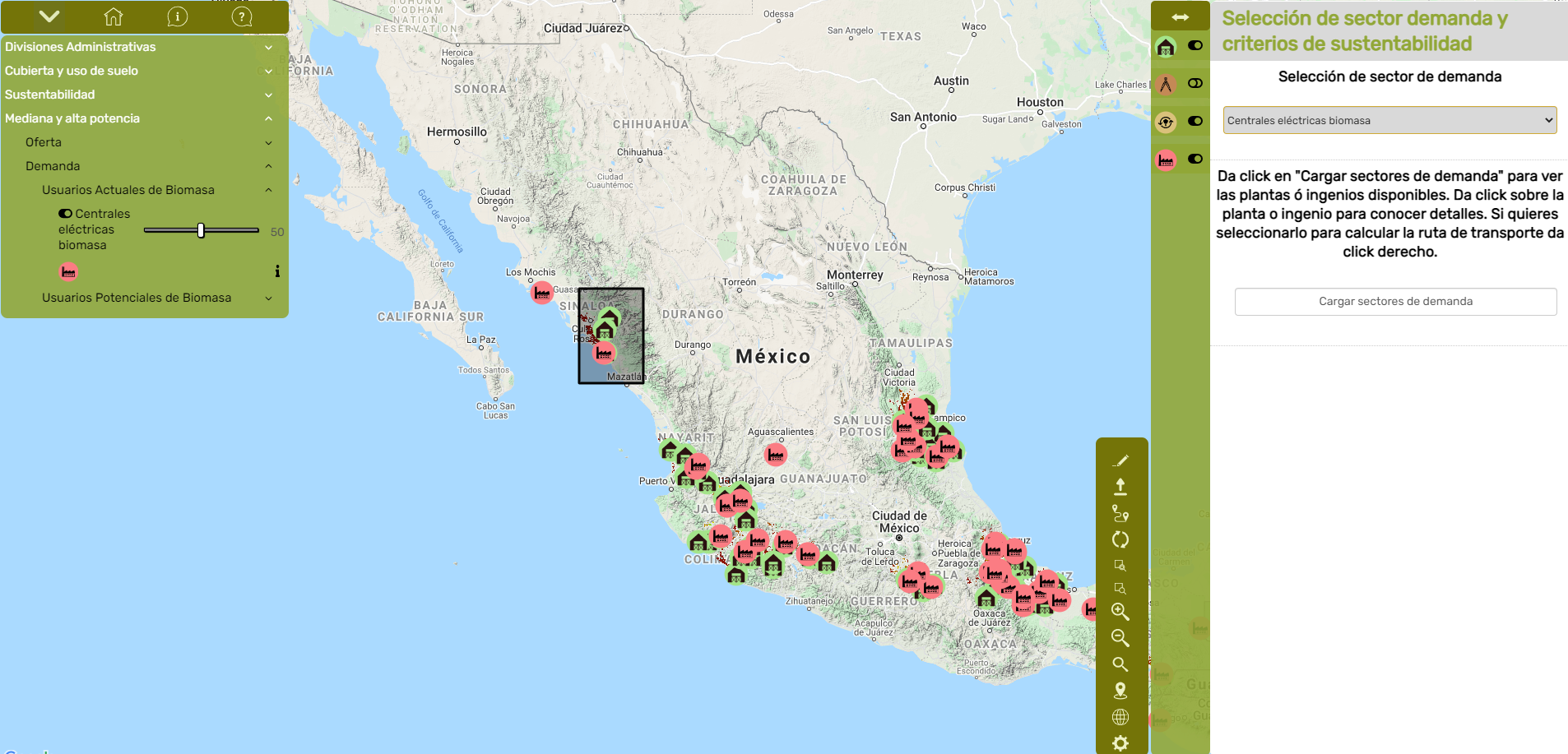

9. Al presionar sobre Cargar sectores de demanda debemos seleccionar una central en el mapa en la cual queramos analizar la demanda actual o potencial de biomasa. Procedemos seleccionando con click derecho una central de demanda en el mapa, podemos visualizar su informacion con click izquierdo.



Paso 9

10. El menú de resultados muestra detalles de la central de demanda energética seleccionada.

11. Presionamos el botón de Obtener costo de transporte.



Paso 10

12. Para obtener las rutas seleccione los datos de entrada. Luego presione el botón "Obtener costo de transporte" para generarlas, una vez obtenidas las rutas podrá descargar los resultados en formato CSV o KML.



Paso 10

13. El panel de resultados muestra las diferentes rutas desde cada centro de acopio hasta la central de demanda seleccionada, asi como los costos de transporte de cada ruta.



Paso 10

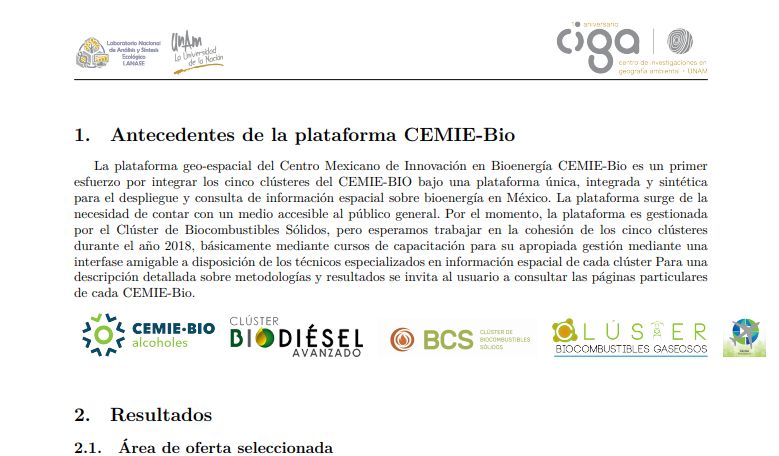

14. Abajo del panel de resultados presionamos el botón Obtener reporte ” El reporte se genera en formato .pdf y se puede ver de forma gráfica el resumen de la consulta realizada sobre la plataforma.
